概述

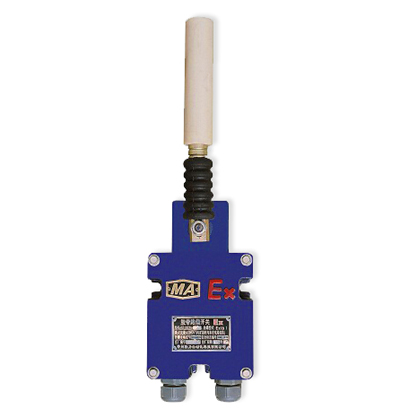

　　KG1007A-2型,、KG1007A-2J型膠帶跑偏開關為礦用本安型設備，適用于煤礦有瓦斯,、煤塵爆炸危險的環境,，也適用于煤炭、冶金,、化工,、建材等礦山以及選煤廠、鋼鐵廠、電廠,、港口等惡劣環境條件,，用作輸送機膠帶跑偏檢測和保護。
　　其主要特點為：
　　a. 體積小,、重量輕、密封性能好,、維護方便,；
　　b. 觸點動作后還留有較大的探桿轉動緩沖角，使其本身不易損壞,；
　　c. 探桿具有縱向防沖擊緩沖性能,；
　　d. 探桿上裝有尼龍滾動護套，避免探桿和膠帶間摩擦,；
　　e. KG1007A型采用出線口形式,，結構簡單、可靠,；KG1007A型采用接插件形式,，接線迅速、可靠,，接線時不需打開蓋板,。

產品特點

KG1007A膠帶跑偏開關體積小，質量輕,，探桿轉動緩沖角度大,，不易損壞。
產品用途
KG1007A膠帶跑偏開關為礦用本質安全型電氣設備,，用作膠帶輸送機的跑偏檢測和保護,。

產品技術參數

é …(xiàng)ç›®    æŠ€è¡“(shù)參數
觸點(diÇŽn)容量    AC380V  DC220V  5A
外殼防護等級    IP65
探桿動作轉(zhuÇŽn)動最大角度    å¤§äºŽ70°，雙向轉(zhuÇŽn)å‹•
觸點(diÇŽn)動作時探桿轉(zhuÇŽn)動角度    20°±3o（一級）,、35°±3o（二級）
外型尺寸     393*110*84mm
重量    2kg

工作原理

　　膠帶正常運行時,，跑偏開關的探桿在豎直位置。當膠帶跑偏時,，膠帶碰到跑偏開關的探桿,，并帶動探桿軸旋轉，當探桿偏轉到動作角度時,，使其內部的行程開關動作,，發出跑偏信號。
安裝使用
　?、?煤礦井下使用必須與本質安全型電路連接,；
　⑵ KG1007A-2型接線圖如圖9-2a所示，KG1007A-2J型接線圖如圖9-2b所示,；
?、?跑偏開關的安裝可參考圖9-3；
?、?出廠時KG1007A-2J型跑偏開關只配插座,，插頭為WYX16K4PJG-1型，用戶需要可單獨訂購,。
