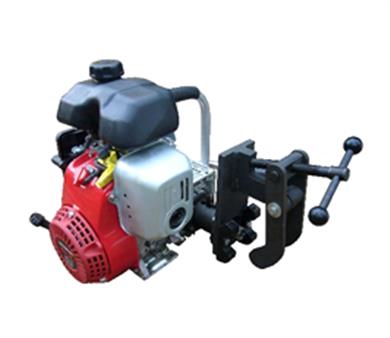

NZG-31型內燃鋼軌鉆孔機適用于43㎏/m～75㎏/m各種鋼軌軌型鉆孔作業,。整體結構緊湊，是國內質量較輕的一款鉆孔機,。夾軌裝置具有自鎖功能,，定位準確、鉆孔精度高,。采用空心鉆頭,，根據需要也可裝夾φ13.5以下麻花鉆，鉆孔時具有自動給水功能,，是工務部門維修、搶修及大修作業必備工具,。

二,、主要技術參數

1、內燃機型號：              本田汽油機GX35
2,、內燃機功率：              1.2kW
3,、空載轉速：                 ≥270r/min
4,、鉆孔直徑：                 Φ31,、Φ13.5、Φ9.8
5,、鉆孔時間：                 ≤40s
6,、整機質量（包括扳把）：      17kg
7,、外形尺寸：                 650×230×250

三,、基本結構與工作原理

工作原理：內燃機通過離合器齒輪減速將動力傳遞給主軸，主軸帶動鉆頭旋轉,，以進行鉆削運動,；同時扳動進給搬把，通過齒條使主軸進給運動,，達到鉆孔的目的,。
其基本結構如圖所示：
1汽油機,、2齒輪箱、3進水嘴,、4標尺定位器、5 定位尺,、6夾具扳把、7調整螺母,、8夾具體、9進給扳把,、10定位塊,、11注水桶、12水閥,、13水管

四、使用方法與維護

一．作業前準備：
1,、鉆頭的安裝：根據現場工作需要，安裝φ31空心鉆頭或φ13.5,、φ9.8麻花鉆頭。具體方法如下：
（1）本說明書以安裝φ31空心鉆頭為例,，將進給扳把⑨向汽油機方向推到最后端。
（2）再將夾具扳把⑥向汽油機方向抬起,。
（3）抬起鉆孔機,，用呆扳手或用手指松開主軸套筒2處緊定螺釘，將鉆頭芯裝入鉆頭內,，再將兩帶扁處分別對準兩緊定螺釘,，插入花鍵軸內，并與花鍵軸根部靠緊后,，再擰緊緊定螺釘便完成安裝，本機具出廠為φ31空心鉆頭,，見附圖：
（4）鉆頭拆卸：按上述（1）,、（2）、步驟抬起鉆孔機,，用呆扳手逆時針旋轉螺栓，將鉆頭從主軸套取出,。
（5）作業結束后，必須用隨機帶的扳子（如用其他扳子造成機具損壞,，后果自負）將鉆頭卸下，并在螺紋孔處涂上稀油或防銹劑,。
2、定位塊的安裝：
選擇與其所給鋼軌型號相同的定位塊⑩（此定位塊為組合兩用定位塊，即43和50,，60和75組合,，分別打有43,、50，60,、75字樣,，數字靠近鋼軌一側,，表示所要鉆哪種軌型。將定位塊側面的螺栓用呆扳手逆時針旋松螺栓,，以60Kg/m為例，將60字樣靠近鋼軌一側,，另一側定位槽與夾具定位檔靠緊,，順時針旋緊螺栓。如圖所示：
3.注水桶的使用：
將手把對準注水桶口處的槽向下壓至根部,，逆時針旋轉手把至打壓裝置旋出后,，向注水桶內加注冷卻液（防止鉆頭及所鉆鋼軌孔生銹），加滿冷卻液后順時針擰緊,，然后逆時針旋轉一個小角度,，從注水桶口處的槽中拿出，往復壓幾下手把（向注水桶下加壓）,，將水管插入鉆孔機夾具處中的油管3內,，手握注水桶出水閥柄，拇指向下壓水閥后,，向前推即為打開狀態,。此時，向下壓鉆頭芯,，確定冷卻液從鉆頭內流出后,，才可以進行下一步操作。
4,、定位尺介紹和安裝：
本定位尺分為43、50,、60、75等型號，分別在定位尺拐頭處打有標記,。每把定位尺分別有3個定位槽都是按鋼軌標準孔距加工成,。
將標尺定位器向后拉出，把定位尺⑤插入夾具體內,，到第一個槽下。
5,、加注燃油和潤滑油：
加注燃油：先旋松燃油箱蓋，向內加入90＃以上無鉛汽油或乙醇汽油后,，再擰緊燃油箱蓋，
加注潤滑油：先旋松潤滑室油箱蓋,，夏季加注20＃汽機油，冬季加注-20＃汽機油,，達到其刻度尺刻度線即可,，不可少加或過量加注汽機油，擰緊油箱蓋,。用手指按汽油機化油器儲藏泡幾下,，待化油器儲藏泡中充滿汽油后即可。如圖所示：
6,、啟動汽油機：
在氣溫低于10℃時,，通常先將風門關閉（向上提），把油門加大到1/4處,，迅速拉動啟動盤,，慢慢放回，待汽油機啟動后,，慢慢將風門開到最大（向下壓）,，慢慢加大油門，空運轉30秒,，檢查傳動部分是否靈活,，有無異常雜音，螺桿連接是否松動,，按動汽油機停止按鈕,，準備鉆孔,。
二、鉆孔作業：
1,、抬起夾具扳把⑥,，使卡軌機構張開，放在鋼軌上,，讓定位塊拐頭內側靠緊鋼軌端面,，調整卡軌調整螺母⑦，直至下壓夾具扳把時能牢固卡緊鋼軌,，使定位塊上檔與鋼軌軌頭緊密接觸,，同時軌腭及軌底上弧面也隨之靠緊，然后下壓夾具扳把⑥,，裝卡牢固后便可進行鉆孔作業,。
2、先給注水桶11打氣加壓（一般在10下左右）,，將水閥12壓下后向前推即為打開狀態，然后啟動汽油機,，在各部件工作都無異常的情況下,，扳動進給扳把9均勻進給，鉆頭芯接觸鋼軌后,，冷卻液自動流出對鉆頭冷卻,，如沒有冷卻液流出，請檢查注水筒,，待故障排除后方可進行鉆孔,。
3、鉆孔時加力要均勻,，切勿過猛,，即將鉆透時，要放慢進給速度,。
三,、鉆孔作業后：
1.第一個個孔鉆完畢，將進給扳把9向汽油機方向扳動,，將鉆頭退回,，關閉汽油機。
2將定位尺調到第二個槽內后,，重復步驟待鉆完后,，再將定位尺調到第三個槽內，同樣重復鉆孔作業1～3步驟,，即完成鉆孔作業,。
3,、將進水嘴向下壓，拔出水管,，把注水筒水閥向下壓,，向后拉水閥⑿，松開水閥即停止注水,，再抬起卡緊扳把⑥松開卡軌機構,，將鉆孔機，注水筒移至限界外,。
或整機下道,。拿走注水桶，
四,、維護和保養：
1.鉆孔完畢后應擦拭干凈,，保持機具的清潔，若長期不用應放盡燃油,，放置在通風,、干燥、無腐蝕性氣體的庫房內,。
2.經常檢查其主軸處有無水珠流出,，如有水珠流出，要更換其主軸處密封圈,。
3.鉆頭磨損后,，不可以再進行鉆孔，請更換鉆頭,。
4,、加注汽油時，發動機應停機,，并遠離火源,，加油后要擦凈機具表面殘留汽油。推薦使用辛烷值在90#或更高的無鉛汽油,。
5,、調整機具或維修更換部件時，應停機進行,。
6,、不要讓機具被雨淋，如被雨淋后,，應將汽油機及機具各部擦干,，放置在通風、干燥處,。
7,、鉆孔機連續工作30天要向齒輪箱內加注二硫化鉬潤滑脂,，以保持機具良好的工作狀態。進給齒條要保持清潔,，每周向其表面擦20＃機油即可,。
8、經常檢查汽油機的潤滑油油量是否充足,，空氣濾清器是否潔凈,。
9、本鉆孔機如長時間不用,，必須將鉆頭從主軸套筒取出,。
10、汽油機推薦運行的環境溫度在－15℃～40℃之間,。
11.不可以對其機具進行改裝,。
